一、按木材类型分类的烘干参数差异

1. 软木类（松木、杉木、云杉等）

• 特点：密度低（气干密度通常 < 0.5g/cm³）、细胞腔大、初始含水率高（新伐材可达 60% 以上），易吸潮但干燥速度快，易出现表面硬化或轻微变形。
• 烘干要点：
  • 预热阶段：温度 40~50℃，湿度 80~90%，持续 6~12 小时。
    • 作用：缓慢提升木材芯部温度，避免表面快速脱水导致开裂（软木树皮薄，水分蒸发快）。
  • 恒速干燥阶段：温度 55~65℃，湿度 50~60%，排湿量占总干燥量的 60~70%。
    • 操作：每 2 小时检测含水率，当表面含水率降至 20% 左右时，进入降速阶段。
  • 降速干燥阶段：温度 60~70℃，湿度 30~40%，目标含水率 8~12%（室内用）或 12~15%（户外用）。
    • 注意：软木易挥发松脂，温度超过 70℃可能导致树脂渗出，影响表面质量，需控制上限。
• 案例：杉木烘干总时长约 24~48 小时，初期每小时排湿量可达 1.5~2kg/m³，后期降至 0.5kg/m³ 以下。

2. 硬木类（橡木、胡桃木、榉木等）

• 特点：密度高（气干密度 0.6~1.0g/cm³）、导管发达（如橡木）或纤维紧密（如胡桃木），干燥速度慢，易发生端裂、蜂窝裂和变形。
• 烘干要点：
  • 预热阶段：温度 50~60℃，湿度 85~95%，持续 12~24 小时。
    • 作用：通过高湿度环境平衡木材内外温差，防止端面水分快速蒸发导致开裂（可配合端面涂漆封闭）。
  • 恒速干燥阶段：温度 60~70℃，湿度 60~70%，排湿量占总干燥量的 40~50%。
    • 操作：每 3 小时检测含水率，当表层与芯部含水率差 < 8% 时，进入降速阶段。
  • 降速干燥阶段：温度 65~75℃，湿度 40~50%，目标含水率 6~10%（高档家具用）或 8~12%（结构材）。
    • 注意：硬木导热性差，需控制升温速率≤5℃/ 小时，避免内外应力过大；导管粗大的木材（如橡木）需定期翻转堆垛，促进气流均匀。
• 案例：红橡木（厚 5cm）烘干总时长约 72~120 小时，初期排湿需间断进行（每开 1 小时排湿风机，停 30 分钟），防止表面干裂。

3. 贵重硬木类（紫檀、黄花梨、红木等）

• 特点：密度极高（气干密度 > 1.0g/cm³）、纹理复杂、干燥敏感性极强，开裂风险极高，需严格控制参数。
• 烘干要点：
  • 预热阶段：温度 45~55℃，湿度 90~95%，持续 24~48 小时。
    • 作用：通过低温高湿环境缓慢 “唤醒” 木材，减少内应力（可配合喷蒸处理，每小时喷蒸 5~10 分钟）。
  • 恒速干燥阶段：温度 55~65℃，湿度 70~80%，排湿量占总干燥量的 30~40%。
    • 操作：每 4 小时检测含水率，采用 “阶梯式降湿”（如每天湿度降 5%），避免湿度骤降。
  • 降速干燥阶段：温度 60~70℃，湿度 50~60%，目标含水率 5~8%（工艺品用）或 6~10%（家具用）。
    • 注意：全程禁止强风直吹，采用循环风量≤1.5m/s 的温和气流；每 2 天翻转堆垛一次，确保均匀干燥。
• 案例：小叶紫檀（厚 3cm）烘干总时长可达 150~200 小时，需分 3~4 阶段逐步降湿，最终含水率误差需控制在 ±1.5%。

二、关键影响因素与调整策略

1. 木材厚度与初始含水率

• 厚板材（>5cm）：
  • 初始温度降低 5~10℃，升温速率放缓至 2~3℃/ 小时，避免芯部滞后开裂。
  • 例：10cm 厚橡木烘干时，恒速阶段温度设为 60~65℃，比 5cm 板材低 5℃，延长阶段时长 30%。
• 高含水率木材（新伐材 > 80%）：
  • 先进行自然预干燥（露天堆放 2~4 周，含水率降至 50% 左右），再入窑烘干，可减少烘干能耗 30% 以上。

2. 气候与环境湿度

• 潮湿地区（如南方梅雨季节）：
  • 烘干初始湿度提高 10~15%，防止木材与外界湿度差过大导致表面硬化。
  • 例：广东地区烘干杉木时，预热阶段湿度设为 85~90%，比北方高 5~10%。
• 干燥地区（如西北）：
  • 降速阶段湿度可适当提高 5~10%，避免过度干燥导致脆化。

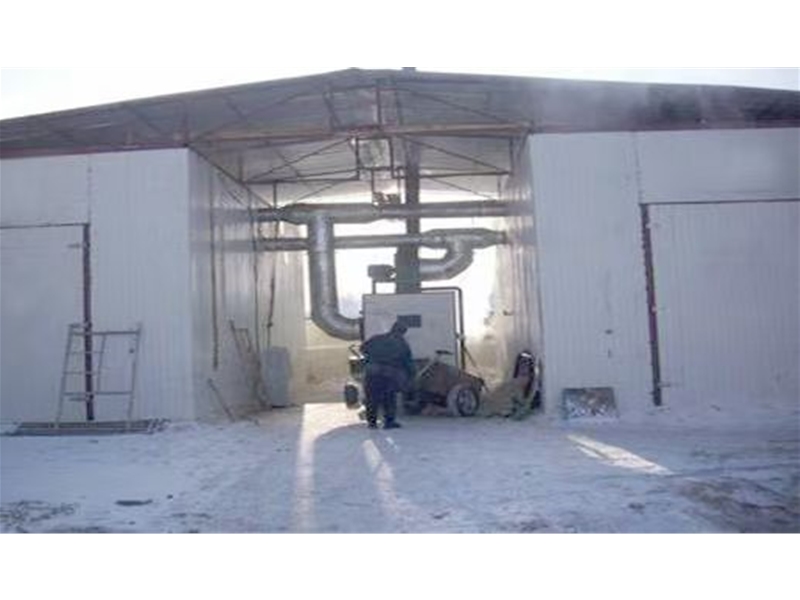

3. 烘干设备类型

• 常规热风烘干窑：
  • 温度均匀性较差，需加强翻堆（每 12 小时一次），湿度波动控制在 ±5%。
• 真空烘干设备：
  • 温度可降低 10~15℃（如硬木真空烘干温度 45~60℃），利用负压加速水分蒸发，总时长缩短 50% 以上，但需防止木材收缩过度。

三、常见木材烘干参数速查表

四、参数调整实操技巧

1. 含水率实时监控：
   • 在木材堆垛中插入多点含水率测试仪（如针式仪表），重点监测芯部（厚板材中心位置）和易开裂的端面。
   • 当表层与芯部含水率差 > 10% 时，暂停升温，延长当前阶段时长，通过喷蒸或关闭排湿口提高湿度，促进内部水分迁移。
2. 排湿时机判断：
   • 经验公式：排湿启动湿度 = 当前阶段目标湿度 + 5~8%（缓冲区间）。
   • 例：恒速阶段目标湿度 60%，当实测湿度 > 65% 时开启排湿风机，降至 55% 时关闭，避免过度排湿导致干燥不均。
3. 异常情况处理：
   • 表面开裂：立即降低温度 5~10℃，提高湿度 10~15%，维持 24 小时后再缓慢调整。
   • 芯部不干：适当提高温度 3~5℃，延长恒速阶段时长，或采用 “间歇升温”（每运行 4 小时停 1 小时，促进内部水分扩散）。

五、注意事项

1. 避免一刀切：同一树种不同产地的木材（如东北松木与南方松木），因生长环境差异，烘干参数可能需微调 5~10%。
2. 新设备磨合期：首次烘干贵重木材时，建议先进行小批量试烘（取 3~5 块样板），记录各阶段数据后再批量生产。
3. 节能策略：夜间可将温度降低 5~8℃（利用设备余热维持干燥），白天再升温，可降低能耗 10~15%。
